Keeper

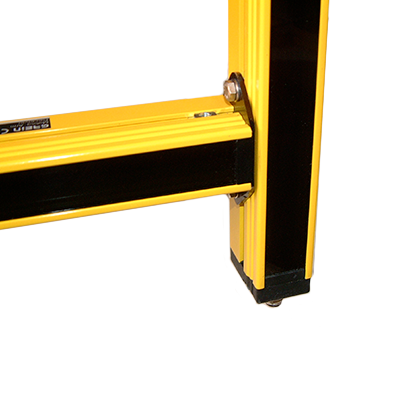

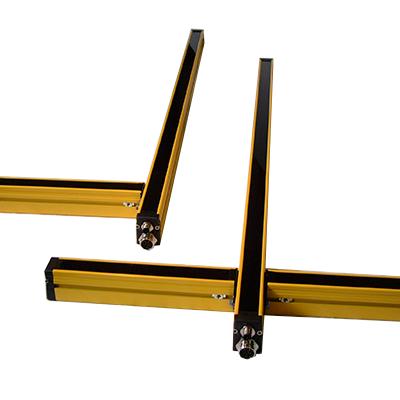

La barriera di sicurezza KEEPER è un sistema optoelettronico multi raggio (ESPE) di tipo 4 per la protezione delle persone esposte a macchine o impianti pericolosi. E’ composta da un’unità trasmettitore e ricevitore sincronizzati tra loro mediante link ottico. Le uscite di sicurezza sono allo stato solido con possibilità di trasformarle in uscite a relè utilizzando gli opportuni moduli opzionali. Per completare la gamma sono disponibili i moduli di interconnessione per l’interfacciamento diretto della barriera senza passare dal quadro macchina. Le avanzate possibilità di muting la rendono ideale negli impianti automatici di movimentazione ed immagazzinamento. L’ampia gamma di modelli ne permette il loro utilizzo per la protezione delle dita, mano, braccio e corpo. I principali campi di impiego sono: aree robotizzate, pallettizzatori, magazzini automatici.

Altezza protetta da 250mm a 3000mm
Risoluzioni 14, 30, 55, 175, 320 mm
Velocità di rilevamento di 3,3m/s

Applicazioni

L’ampia gamma di modelli ne permette il loro utilizzo in tutti i campi dell’automazione industriale, fornendo protezione per le dita, mano braccio e corpo.

Aree robotizzate
Palettizzatori
Linee di montaggio
Magazzini automatici

  • Sincronizzazione Tx Rx Ottica
  • Conicità emettitori/ricevitori 5° totali
  • Lunghezza d'onda 940 nm
  • Risoluzioni 14, 30, 55, 175, 320 mm
  • Portata massima 0.5 - 2.5m raggi muting incrociati, 0.5 - 5 m raggi muting paralleli
  • Altezza protetta da 250mm a 3000mm
  • Velocità massima rilevamento 3,3 m/s (rilevamento bastone di prova lunghezza 150mm)
  • Angolo di rilevamento il rilevamento è indipendente dall'angolo di ingresso nella zona protetta
  • Alimentazione 24 Vcc ± 10% PELV
  • Tempo di Risposta Da 6 a 16ms in funzione del numero dei raggi
  • Lunghezza max collegamenti 100 metri
  • Meccanica Estruso alluminio, sezione 36 x 50, giallo RAL 1.021
  • Grado di protezione IP 65
  • Umidità relativa 5 ÷ 95%
  • Temperatura di funzionamento 0 ÷ 65 °C
  • Livello di Sicurezza Tipo 4 - SIL 3 - SILCL 3 - PL e - Cat. 4
  • Uscite statiche 2 PNP - 500 mA protette dal cortocircuito e sovraccarico

    • Cavi di connessione


    Staffe di fissaggio


    Centraline di interfacciamento


    Manuale keeper

    Risoluzione 14mm / Portata 0,5..6m / Codice ottica "A"

    Modello N° raggi Altezza Protetta PH ( mm ) Altezza Sensibile SH ( mm ) Altezza Barriera H ( mm ) Peso Tx + Rx ( Kg ) Tempo di risposta ( ms ) MTTFd ( anni ) PL
    KP - x - 240 A - yyyy 24 254 234 326 1,4 6 100 e
    KP - x - 360 A - yyyy 36 374 354 446 1,8 11 100 e
    KP - x - 480 A - yyyy 48 494 474 566 2,2 11 100 e
    KP - x - 600 A - yyyy 60 614 594 686 2,6 11 100 e
    KP - x - 700 A - yyyy 72 734 714 806 3,0 16 84,06 e
    KP - x - 850 A - yyyy 84 854 834 926 3,5 16 76,09 e
    KP - x - 950 A - yyyy 96 974 954 1046 3,9 16 69,51 e
    KP - x - 1100 A - yyyy 108 1094 1074 1166 4,3 16 63,97 e

    Risoluzione 30mm / Portata 0,5..15m / Codice ottica "B"

    Modello N° raggi Altezza Protetta PH ( mm ) Altezza Sensibile SH ( mm ) Altezza Barriera H ( mm ) Peso Tx + Rx ( Kg ) Tempo di risposta ( ms ) MTTFd ( anni ) PL
    KP - x - 300 B - yyyy 12 318 270 368 1,3 6 100 e
    KP - x - 450 B - yyyy 18 462 414 512 1,7 6 100 e
    KP - x - 600 B - yyyy 24 606 558 656 2,1 6 100 e
    KP - x - 750 B - yyyy 30 750 702 800 2,4 11 100 e
    KP - x - 900 B - yyyy 36 894 846 944 2,8 11 100 e
    KP - x - 1050 B - yyyy 42 1038 990 1088 3,2 11 100 e
    KP - x - 1200 B - yyyy 48 1182 1134 1232 3,6 11 100 e
    KP - x - 1350 B - yyyy 54 1326 1278 1376 4,1 11 100 e
    KP - x - 1500 B - yyyy 60 1470 1422 1520 4,5 11 100 e
    KP - x - 1650 B - yyyy 66 1614 1566 1664 4,9 11 100 e
    KP - x - 1800 B - yyyy 72 1758 1710 1808 5,3 16 100 e
    KP - x - 1950 B - yyyy 78 1902 1854 1952 5,7 16 100 e
    KP - x - 2100 B - yyyy 84 2046 1998 2096 6,1 16 100 e
    KP - x - 2200 B - yyyy 90 2190 2142 2240 6,5 16 100 e
    KP - x - 2300 B - yyyy 96 2334 2286 2384 6,9 16 100 e
    KP - x - 2450 B - yyyy 102 2478 2430 2528 7,3 16 100 e
    KP - x - 2650 B - yyyy 108 2622 2574 2672 7,7 16 99,18 e

    Risoluzione 55mm / Portata 0,5..15m / Codice ottica "C"

    Modello N° raggi Altezza Protetta PH ( mm ) Altezza Sensibile SH ( mm ) Altezza Barriera H ( mm ) Peso Tx + Rx ( Kg ) Tempo di risposta ( ms ) MTTFd ( anni ) PL
    KP - x - 300 C - yyyy 6 344 246 368 1,3 6 100 e
    KP - x - 450 C - yyyy 9 488 390 512 1,7 6 100 e
    KP - x - 600 C - yyyy 12 632 534 656 2,1 6 100 e
    KP - x - 750 C - yyyy 15 776 678 800 2,5 6 100 e
    KP - x - 900 C - yyyy 18 920 822 944 2,9 6 100 e
    KP - x - 1050 C - yyyy 21 1064 966 1088 3,3 6 100 e
    KP - x - 1200 C - yyyy 24 1208 1110 1232 3,7 6 100 e
    KP - x - 1350 C - yyyy 27 1352 1254 1376 4,1 11 100 e
    KP - x - 1500 C - yyyy 30 1496 1398 1520 4,5 11 100 e
    KP - x - 1650 C - yyyy 33 1640 1542 1664 4,9 11 100 e
    KP - x - 1800 C - yyyy 36 1784 1686 1808 5,3 11 100 e
    KP - x - 1950 C - yyyy 39 1928 1830 1952 5,6 11 100 e
    KP - x - 2100 C - yyyy 42 2072 1974 2096 6,0 11 100 e
    KP - x - 2200 C - yyyy 45 2216 2118 2240 6,4 11 100 e
    KP - x - 2300 C - yyyy 48 2360 2262 2384 6,9 11 100 e
    KP - x - 2450 C - yyyy 51 2504 2406 2528 7,3 11 100 e
    KP - x - 2650 C - yyyy 54 2648 2550 2672 7,7 11 100 e
    KP - x - 2750 C - yyyy 57 2792 2694 2816 8,1 11 100 e
    KP - x - 2900 C - yyyy 60 2936 2838 2960 8,5 11 100 e
    KP - x - 3000 C - yyyy 63 3080 2982 3104 8,9 11 100 e

    Risoluzione 125 mm / Portata 0,5..15 m / Codice ottica "D"

    Modello N° raggi Altezza Sensibile SH ( mm ) Altezza Barriera H ( mm ) Peso Tx + Rx ( Kg ) Tempo di risposta ( ms ) MTTFd ( anni ) PL
    KP - x - 350 D - yyyy 4 366 465 1,6 6 100 e
    KP - x - 600 D - yyyy 6 606 705 2,8 6 100 e
    KP - x - 850 D - yyyy 8 846 945 3,2 6 100 e
    KP - x - 1050 D - yyyy 10 1086 1185 4,2 6 100 e
    KP - x - 1350 D - yyyy 12 1326 1425 4,8 6 100 e
    KP - x - 1550 D - yyyy 14 1566 1665 5,4 6 100 e
    KP - x - 1800 D - yyyy 16 1806 1905 6,0 6 100 e
    KP - x - 2050 D - yyyy 18 2046 2145 6,6 6 100 e
    KP - x - 2250 D - yyyy 20 2286 2385 7,2 6 100 e
    KP - x - 2550 D - yyyy 22 2526 2625 7,8 6 100 e
    KP - x - 2750 D - yyyy 24 2766 2865 8,4 6 100 e
    KP - x - 3050 D - yyyy 26 3006 3105 9,0 11 100 e

    Risoluzione 306 mm / Portata 0,5..15 m / Codice ottica "E"

    Modello N° raggi Altezza Sensibile SH ( mm ) Altezza Barriera H ( mm ) Peso Tx + Rx ( Kg ) Tempo di risposta ( ms ) MTTFd ( anni ) PL
    KP -x - 300 E - yyyy 2 306 457 1,5 6 100 e
    KP -x - 650 E - yyyy 3 606 757 1,9 6 100 e
    KP -x - 900 E - yyyy 4 906 1057 3,0 6 100 e
    KP -x - 1200 E - yyyy 5 1206 1357 4,1 6 100 e
    KP -x - 1550 E - yyyy 6 1506 1657 5,2 6 100 e
    KP -x - 1800 E - yyyy 7 1806 1957 6,3 6 100 e
    KP -x - 2250 E - yyyy 8 2106 2257 7,4 6 100 e
    KP -x - 2400 E - yyyy 9 2406 2557 8,5 6 100 e
    KP -x - 2750 E - yyyy 10 2706 2857 9,6 6 100 e
    KP -x - 3000 E - yyyy 11 3006 3157 10,7 6 100 e
